特点 | 以简单的方式固定滑动组件 |
快速释放铰链适用于可拆卸门 | |
快速安装和移除组件 | |
颜色标明分类 | |
材料与表面处理 | 柱头：钢，镀锌，铬酸盐加保护层 |
套筒和螺栓：钢，表面硬化，镀锌，铬酸盐加保护层 | |
把手：（只供角柱柱塞式用）PC/ABS，黑色，UL94-V0等级 | |
弹簧：300系列不锈钢，钝化 | |

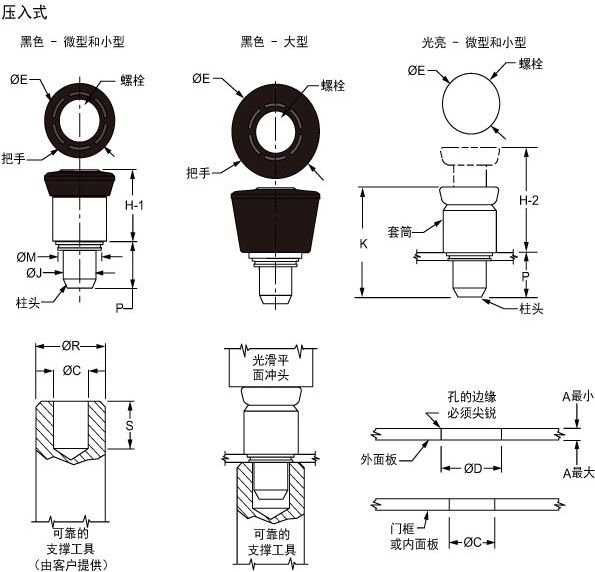

安装说明 | 对于钢制面板，施加大约13,400N(大型和小型)，8,000N(微型) 而对于铝制面板则施加大约6,700N(大型和小型)，5,000N(微型)的力，直到套筒与面板齐平 |
从面板边沿到孔中心线的最小推荐距离为9.6 | |
注意 | 其他选项可供选择，有关种类、零件号、安装及规格的详细信息，请联系超凡国际 |
| 外面板厚度 | P | 大小 | 把手款式 | 零件号 | H-1 | H-2 | Φ E | K | Φ J | Φ M | Φ D | Φ C | Φ R | Φ S | ||
| A最小 | A最大 | 保持开启 | 标准 | |||||||||||||
| 0.8 | 1.5 | 4.4 | 微型 | 光亮 | EV124-01020001 | EV124-01020006 | 9.2 | 12.9 | 8.5 | 13.6 | 4.29最大 | 6.6 | 6.7 | 4.3 | 9最小 | 4.5最小 |
| 黑色 | EV124-01020002 | EV124-01020007 | 9.9 | 13.6 | 9 | 14.3 | ||||||||||
| 1.52 | 3.81 | 8.2 | 小型 | 光亮 | EV124-01020003 | EV124-01020008 | 12.2 | 19.3 | 11.5 | 20.4 | 6.33 | 8.26 | 8.4 | 6.4 | 13最小 | 8.26最小 |
| 黑色 | EV124-01020004 | EV124-01020009 | 13 | 20 | 13.3 | 21.1 | ||||||||||
| 大型 | 黑色 | EV124-01020005 | EV124-01020010 | 13 | 20 | 17 | 21.1 | |||||||||
如需其他颜色，请联系我司营业人员
