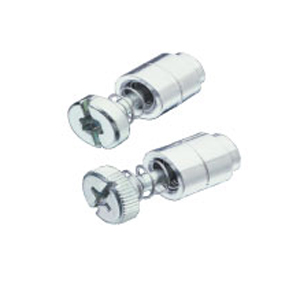

义文机电袖珍型扩口式拴式螺钉 EV123-0113参数信息

300

未标题-1

特点	占用空间较小，适用于空间有限的应用
	热处理钢制螺钉强度更高
材料与表面处理	螺钉：硬化碳钢，镀锌，铬酸盐加保护层
	弹簧：300系列不锈钢钝化
	导套：铝，本色
	安装工具：硬化碳钢，镀锌，铬酸盐加保护层

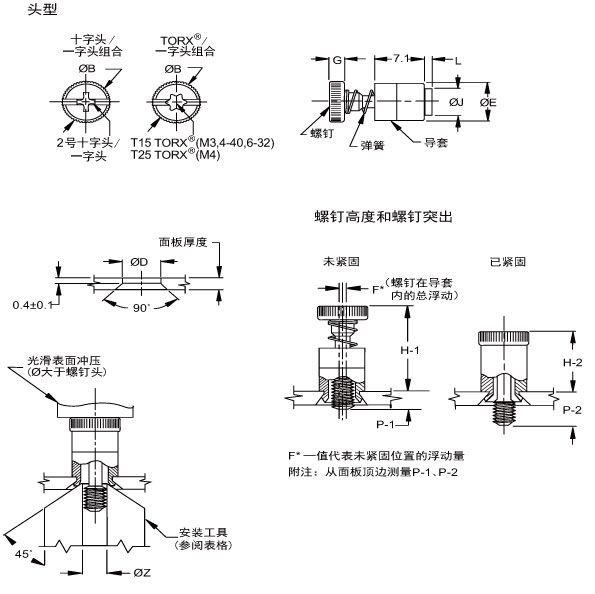

安装说明	1.如图所示准备面板 2.轻压胀开螺钉支架，同时确保压装工具和安装工具的表面平行
注意	其他选项可供选择，有关种类、零件号、安装及规格的详细信息，请联系超凡国际

螺纹尺寸	面板厚度		零件号				φ B	φ E	F*	G	H-1	H-2	φ J	L	P-1	P-2	面板准备		工具零件号
	最小	最大	滚花头		光滑头												φ D	φ Z
	最小	最大	十字头/一字头	TORX/一字头	十字头/一字头	TORX/一字头											φ D	φ Z
4-40	0.8	2.4	EV123-01130001	EV123-01130005	EV123-01130009	EV123-01130013	7	6.2	0.5	2.5	14	9.6	4.6	1	0.8	5.3	4.75	3	EV280-01110007
6-32	1.5	3.2	EV123-01130002	EV123-01130006	EV123-01130010	EV123-01130014	8	7	0.7	2.5	15	9.6	5.3	2	1.8	6.8	5.41	3.6	EV280-01110008
M3×0.5	0.8	2.4	EV123-01130003	EV123-01130007	EV123-01130011	EV123-01130015	7	6.2	0.6	2.5	14	9.6	4.6	1	0.8	5.3	4.75	3	EV280-01110007
M4×0.7	1.5	3.2	EV123-01130004	EV123-01130008	EV123-01130012	EV123-01130016	9.4	8.7	0.7	3	15.2	10.1	6.7	2	1.8	6.8	6.76	4.2	EV280-01110009
