义文机电拴式螺钉面板准备和安装 浮动式参数信息

300

浮动式

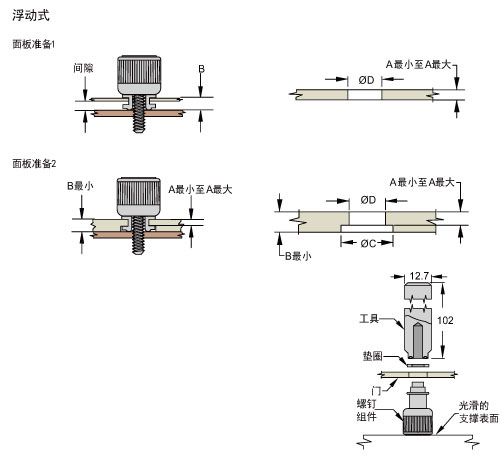

安装说明

浮动式和卡入式：


面板准备1：
要求内外面板之间有缝隙。将紧固件的面板厚度A指定在A最小至A最大的范围内：

间隙=B-A外面板厚度


面板准备2：
在面板上钻沉孔（B=最小面板厚度），使其厚度（A）在A最小至A最大范围之间


最小沉孔深度=面板厚度-A最大


若间隙=φ，面板厚度必须≥指定零件号的B值（钻沉孔前）

附注

每个零件号相应的紧固件选择表格提供B和A的最大值


如果是钻孔，孔的顶边应该有倒角



螺纹尺寸  工具零件号
M3或4-40EV280-01110001
M3.5或6-32EV280-01110002
M4或8-32EV280-01110003
M5EV280-01110004
10-32EV280-01110005
M6或1/4-20EV280-01110006
螺纹尺寸        Φ D  沉孔ΦC
最小
M3或4-406.49.4
M3.5或6-327.210.5
M4或8-328.812
M5或10-328.812
M6或1/4-2010.513.5
