义文机电拴式螺钉面板准备和安装 PCB式参数信息

300

PCB板式

性能详述

拉出力：360N


作用于未紧固手柄的侧面载荷：200N

安装说明

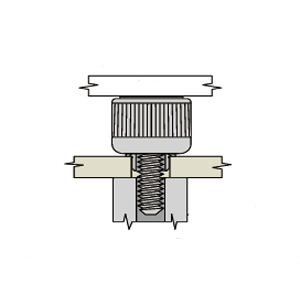

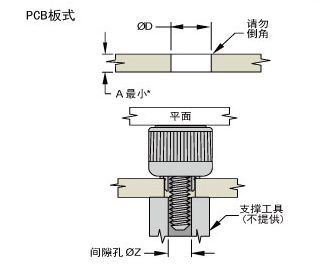

1.如图所示准备面板
2.用导套导向部将组件插入孔内，然后压入面板，直至导套肩部接触到面板表面

附注

以上强度值是根据G-10PCB板上的钻孔得到的


螺纹尺寸Φ D  间隙孔Φ Z
M3或4-40   5.6blob3.2
M3.5或6-32   6.4 ±13.7
