义文机电拴式螺钉面板准备和安装 压入式参数信息

300

压入式

安装说明

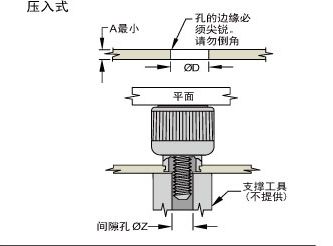

1.如图所示准备面板。孔的顶部边缘必须尖锐

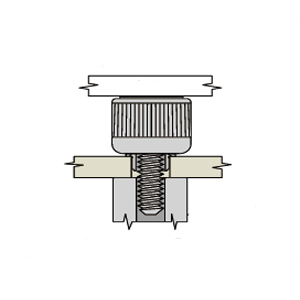

2.将栓式螺钉按压到面板里，直至导套安装如图


当安装靠面板边缘时，需要固定装置来阻挡面板边缘移动


安装方法详情请见安装指南

附注

建议从面板边缘至孔中心线的最小距离为1.5×φD

注意

应用于材料硬度为RB85或更低，如只有一半硬度或更低的低碳钢，退火后的不锈钢和铝材



螺纹尺寸Φ D  间隙孔Φ Z
M3或4-40   5.6


3.2
M3.5或6-32   6.43.7
M4或8-32   84.4
M5或10-32   85.2
M6或1/4-20   9.56.2
