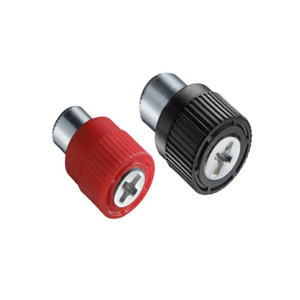

义文机电彩色栓式螺钉 EV123-0112参数信息

300

未标题-1

特点	用颜色标示开启处
	配合您工业设计的栓式螺钉颜色
	适用于高扭矩螺丝刀的高强度螺钉
	提供滚花头和把手
材料与表面处理	把手：PC/ABS
	螺钉：碳钢，镀锌，铬酸盐加保护层
	弹簧：300系列不锈钢，钝化
	导套：压入式：硬化碳钢，镀锌，铬酸盐加保护层 PCB板式：不锈钢扩口式和浮动式：铝，本色
性能详述	阻燃等级：UL94-V0
安装说明	请参阅栓式螺钉面板准备和安装和安装指南
附注	压入式：最大面板硬度170HV（85 HRB)
	为确保获得优质产品，请认明断续环形标志
	表中所示的所有螺钉零件号都适用于黑色手柄和滚花手柄
	其他颜色可供选择，详情请联系我司营业人员
注意	其他选项可供选择，有关种类、零件号、安装及规格的详细信息，请联系超凡国际

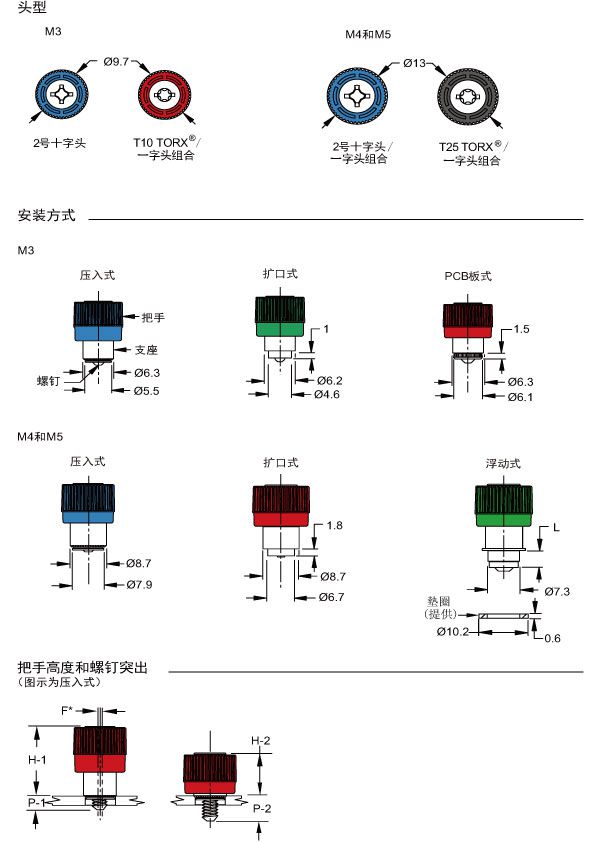

M3螺纹尺寸

安装方式	外面板尺寸				零件号		超出面板外表面的螺钉突出		把手高度		总浮动量	面板准备
	A最小	A最大	B		十字头	TORX/一字头组合	P-1	P-2	H-1	H-2	F*	Φ D	Φ Z
压入式	0.9	~	~		EV123-01120001	EV123-01120006	0.8	3.7	11.5	8.6	0.7	5.6 ±0.04	3.2
					EV123-01120002	EV123-01120007	2.5	5.4
PCB板式	1.6	~	~		EV123-01120003	EV123-01120008	1.5	3.8	10.9	8.5	0.7	5.6	3.2
扩口式	0.8	1.5	0.4		EV123-01120004	EV123-01120009	0.8	3.7	11.5	8.6	0.7	4.8	3.0
					EV123-01120005	EV123-01120010	1.5	5.4

M4螺纹尺寸

安装方式	外面板尺寸			L	零件号		超出面板外表面的螺钉突出		把手高度		总浮动量	面板准备
	A最小	A最大	B		十字头/一字头组合	TORX/一字头组合	P-1	P-2	H-1	H-2	F*	Φ D	Φ Z
压入式	0.9▲	~	~	~	EV123-01120011	EV123-01120019	0.5	5.6	16.3	11.3	0.7	8	4.4
					EV123-01120012	EV123-01120020	2	7.1
扩口式	1.5	3.2	0.4	~	EV123-01120013	EV123-01120021	0.6	5.6	16.3	11.3	0.6	6.8	4.2
					EV123-01120014	EV123-01120022	2.1	7.1
浮动式	0.8	1.6	3.1	4	EV123-01120015	EV123-01120023	3.8	8.8	16.2	11.2	2.3	8.8	~
					EV123-01120016	EV123-01120024	5.4	10.4
	1.6	2.4	3.9	4.8	EV123-01120017	EV123-01120025	3.8	8.8
					EV123-01120018	EV123-01120026	5.4	10.4

M5螺纹尺寸

安装方式	外面板尺寸			L	零件号		超出面板外表面的螺钉突出		把手高度		总浮动量	面板准备
	A最小	A最大	B		十字头/一字头组合	TORX/一字头组合	P-1	P-2	H-1	H-2	F*	Φ D	Φ Z
压入式	0.9▲	~	~	~	EV123-01120027	EV123-01120033	0.4	5.6	16.4	11.3	0.8	8	5.2
					EV123-01120028	EV123-01120034	2	7.2
扩口式	1.5	3.2	0.4	~	EV123-01120029	EV123-01120035	0.5	5.6	16.4	11.3	0.7	6.8	4.9
					EV123-01120030	EV123-01120036	2.1	7.2
浮动式	0.8	1.6	3.1	4	EV123-01120031	EV123-01120037	3.7	8.9	16.3	11.2	2.3	8.8	~
					EV123-01120032	EV123-01120038	5.3	10.5

附注：F*表示在未紧固位置的最大浮动量 ▲如面板厚度小于0.9，请联系超凡国际
