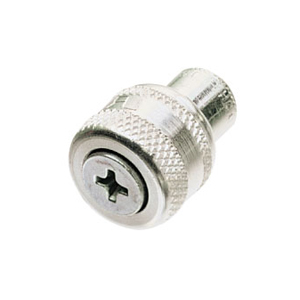

义文机电限制进入型拴式螺钉 EV123-0111参数信息

300

未标题-1

特点	减少擅自进入的风险符合UL-1950、IEC950和EN-60950的标准手动锁紧，但松启时则需用以工具
材料与表面处理	导套：压入式：硬化碳钢，镀锌，铬酸盐加保护层扩口式和浮动式：铝，本色把手：铝质，本色或黑色有机涂层螺钉：硬化碳钢，镀锌，铬酸盐加保护层
安装说明	请参阅栓式螺钉面板准备和安装和安装指南
附注	为确保获得优质产品，请认明断续环形标志
	表中所示的所有螺钉零件号都适用于本色手柄表面处理

	可提供黑色粉末喷涂表面处理,详情请联系我司营业人员
	对于黑色表面处理之产品，订货需符合最低订货量
注意	其他选项可供选择，有关种类、零件号、安装及规格的详细信息，请联系超凡国际

M4螺纹尺寸

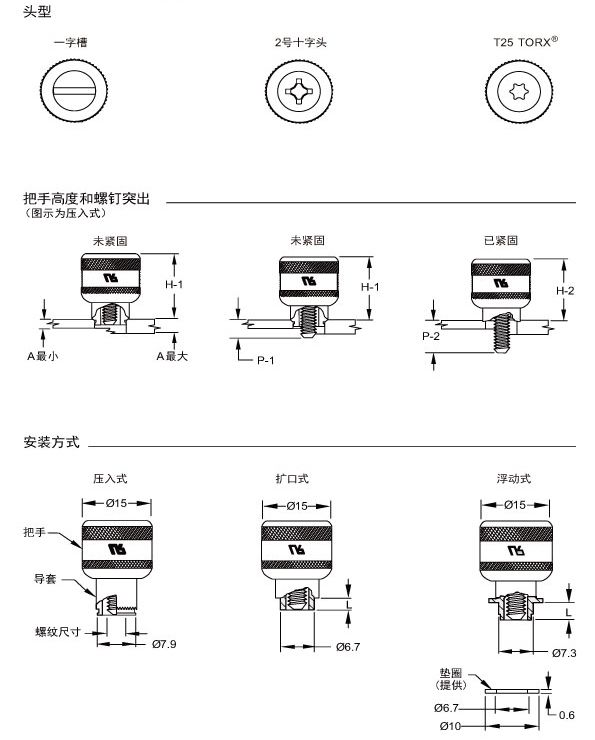

安装方式	把手高度		外面板尺寸			边缘长度L	超出面板外表面的螺钉突出		零件号
	H-1	H-2	A最小	A最大	B		P-1	P-2
压入式	18.5	14	0.9	~	~	~	0.7	5.6	EV123-01110089*
							2.3	7.2	EV123-01110090
							3.8	8.7	EV123-01110091
							5.4	10.3	EV123-01110092
扩口式	18	13	1.5	3.2	0.6	1.8	1.4	6.2	EV123-01110093*
			3.2	4.8	1.6	3.4	3.1	7.9	EV123-01110094*
			1.5	3.2	0.6	1.8	3.1	7.9	EV123-01110095
							4.1	8.9	EV123-01110096
							6.1	10.9	EV123-01110097
浮动式	18	14	0.1	0.8	2.3	3.2	2.4	7.2	EV123-01110098
							3.4	8.2	EV123-01110099
							5.4	10.2	EV123-01110100
			0.8	1.6	3.1	4	2.4	7.2	EV123-01110101
							3.4	8.2	EV123-01110102
							5.4	10.2	EV123-01110103

M5螺纹尺寸

安装方式	把手高度		外面板尺寸			边缘长度L	超出面板外表面的螺钉突出		零件号
	H-1	H-2	A最小	A最大	B		P-1	P-2	十字头
压入式	18.5	14	0.9	~	~	~	0.7	5.6	EV123-01110104*
							2.3	7.2	EV123-01110105
							3.8	8.7	EV123-01110106
							5.4	10.3	EV123-01110107
扩口式	18	13	1.5	3.2	0.6	1.8	1.4	6.2	EV123-01110108*
			3.2	4.8	1.6	3.4	3.1	7.9	EV123-01110109*
			1.5	3.2	0.6	1.8	3.1	7.9	EV123-01110110
							4.1	8.9	EV123-01110111
							6.1	10.9	EV123-01110112
			3.2	4.8	1.6	3.4	4.1	8.9	EV123-01110113
							6.1	10.9	EV123-01110114
浮动式	18	14	0.1	0.8	2.3	3.2	2.4	7.2	EV123-01110115
							3.4	8.2	EV123-01110116
							5.4	10.2	EV123-01110117
			0.8	1.6	3.1	4	2.4	7.2	EV123-01110118
							3.4	8.2	EV123-01110119
							5.4	10.4	EV123-01110120
			1.6	2.4	3.9	4.8	3.4	8.2	EV123-01110121
							5.4	10.2	EV123-01110122

带*的零件号在最小面板厚度上是完全缩进M5螺纹尺寸
