特点 | 手动操纵设计 |
弹簧弹起设计 | |
多种尺寸、头型和安装方式 | |
材料与表面处理 | 导套： 把手：铝，本色或黑色粉末喷涂 螺钉：硬化碳钢，镀锌，铬酸盐加保护层 |
安装说明 | 请参阅栓式螺钉面板准备和安装和安装指南 |
附注 | |
表中所示的所有螺钉零件号都适用于本色手柄表面处理和滚花手柄 | |
| |
可提供黑色粉末喷涂表面处理,详情请联系我司营业人员 | |
| |
可提供光滑把手产品,详情请联系我司营业人员 | |
对于黑色表面处理或光滑之产品，订货需符合最低订货量 | |
注意 | 其他选项可供选择，有关种类、零件号、安装及规格的详细信息，请联系超凡国际 |

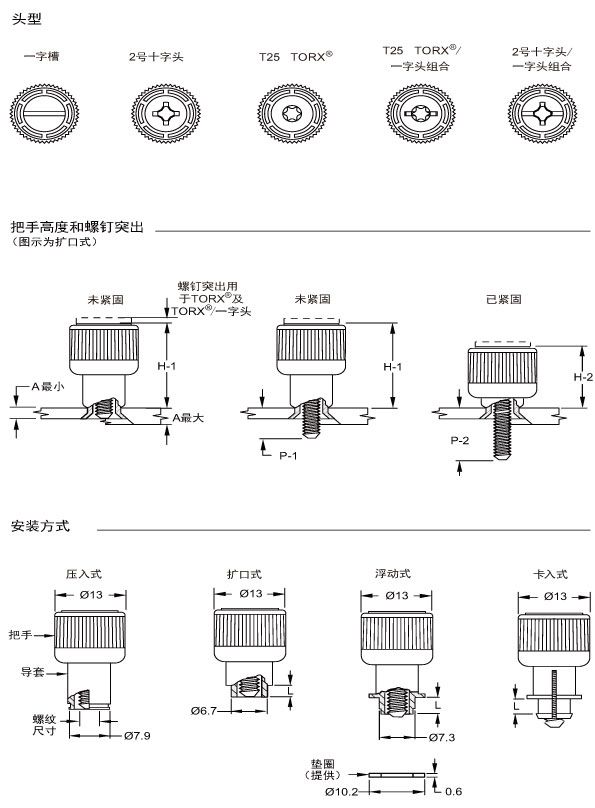

| 安装方式 | 把手高度 | 外面板尺寸 | 总浮动量 | 边缘长度L | 超出面板外表面的螺钉突出 | 十字头 零件号 | ||||
| H-1 | H-2 | A最小 | A最大 | B | P-1 | P-2 | ||||
| 压入式 | 16.2 | 11.3 | 0.9 | ~ | ~ | 0.8 | ~ | 0.6 | 5.6 | EV123-01110025* |
| 2.2 | 7.2 | EV123-01110026 | ||||||||
| 3.8 | 8.7 | EV123-01110027 | ||||||||
| 5.4 | 10.3 | EV123-01110028 | ||||||||
| 扩口式 | 15.6 | 10.5 | 1.5 | 3.2 | 0.4 | 0.9 | 1.8 | 1.2 | 6.3 | EV123-01110029* |
| 3.2 | 4.8 | 1.6 | 3.4 | 2.8 | 7.9 | EV123-01110030* | ||||
| 4.8 | 6.4 | 3.2 | 5 | 4.4 | 9.5 | EV123-01110031* | ||||
| 6.4 | 7.9 | 4.8 | 6.6 | 6 | 11.1 | EV123-01110032* | ||||
| 1.5 | 3.2 | 0.4 | 1.8 | 2.8 | 7.9 | EV123-01110033 | ||||
| 4.4 | 9.5 | EV123-01110034 | ||||||||
| 6 | 11.1 | EV123-01110035 | ||||||||
| 3.2 | 4.8 | 1.6 | 3.4 | 4.4 | 9.5 | EV123-01110036 | ||||
| 6 | 11.1 | EV123-01110037 | ||||||||
| 4.8 | 6.4 | 3.2 | 5 | 6 | 11.1 | EV123-01110038 | ||||
| 浮动式 | 16.2 | 11.2 | ~ | 0.8 | 2.3 | 2.3 | 3.2 | 2.4 | 7.2 | EV123-01110039 |
| 4 | 8.8 | EV123-01110040 | ||||||||
| 5.6 | 10.4 | EV123-01110041 | ||||||||
| 0.8 | 1.6 | 3.1 | 4 | 2.4 | 7.2 | EV123-01110042 | ||||
| 4 | 8.8 | EV123-01110043 | ||||||||
| 5.6 | 10.4 | EV123-01110044 | ||||||||
| 1.6 | 2.4 | 3.9 | 4.8 | 4 | 7.2 | EV123-01110045 | ||||
| 5.6 | 8.8 | EV123-01110046 | ||||||||
| 卡入式 | 15.7 | 11.2 | 0.5 | 1 | 2 | 0.9 | 1.1 | 1.1 | 5.6 | EV123-01110047 |
| 2.7 | 7.2 | EV123-01110048 | ||||||||
| 4.3 | 8.8 | EV123-01110049 | ||||||||
| 5.8 | 10.4 | EV123-01110050 | ||||||||
| 1 | 1.6 | 2.6 | 1.7 | 2.7 | 7.2 | EV123-01110051 | ||||
| 4.3 | 8.8 | EV123-01110052 | ||||||||
| 5.9 | 10.4 | EV123-01110053 | ||||||||
| 1.6 | 2.5 | 3.5 | 2.6 | 2.7 | 7.2 | EV123-01110054 | ||||
| 4.3 | 8.8 | EV123-01110055 | ||||||||
| 5.9 | 10.4 | EV123-01110056 | ||||||||
带*的零件号在最小面板厚度上是完全缩进
