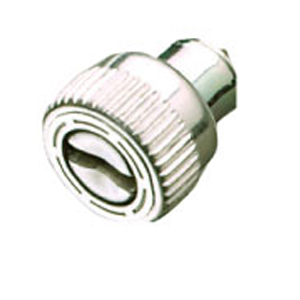

特点 | 光滑手柄符合UL-1950 |
手动操纵设计 | |
弹簧弹起设计 | |
多种尺寸、头型和安装方式 | |
材料与表面处理 | 导套： 扩口式和浮动式：铝，本色 把手：铝，本色或黑色粉末喷涂 螺钉：硬化碳钢，镀锌，铬酸盐加保护层 |
安装说明 | 请参阅栓式螺钉面板准备和安装和安装指南 |
附注 | |
表中所示的所有螺钉零件号都适用于本色手柄表面处理和滚花手柄 | |
| |
可提供黑色粉末喷涂表面处理,详情请联系我司营业人员 | |
| |
可提供光滑把手产品,详情请联系我司营业人员 | |
对于黑色表面处理或光滑之产品，订货需符合最低订货量 | |
注意 | 其他选项可供选择，有关种类、零件号、安装及规格的详细信息，请联系超凡国际 |

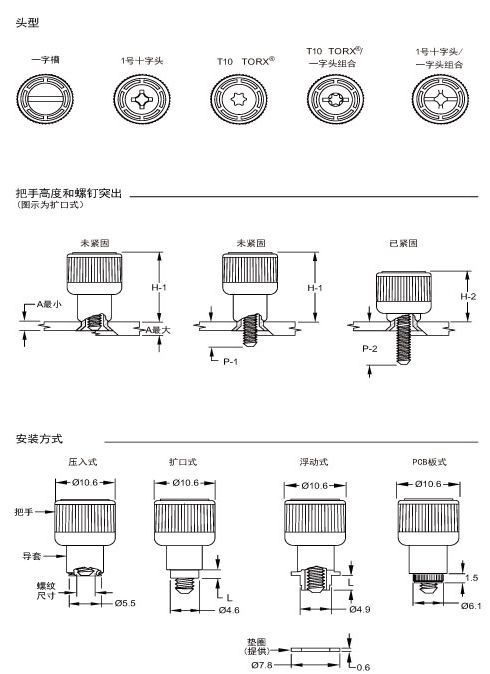

| 安装方式 | 把手高度 | 外面板尺寸 | 总浮动量 | 边缘长度L | 超出面板外表面的螺钉突出 | 十字头 零件号 | ||||
| H-1 | H-2 | A最小 | A最大 | B | P-1 | P-2 | ||||
| 压入式 | 11.3 | 8.3 | 0.9 | ~ | ~ | 0.7 | ~ | 0.8 | 1.8 | EV123-01110001* |
| 2.5 | 3.5 | EV123-01110002 | ||||||||
| 4 | 5 | EV123-01110003 | ||||||||
| 5.6 | 6.6 | EV123-01110004 | ||||||||
| PCB板式 | 11.5 | 8.3 | 1.6 | ~ | ~ | 0.7 | ~ | 1.5 | 2.5 | EV123-01110005* |
| 扩口式 | 11.5 | 8.1 | 0.8 | 1.5 | 0.4 | 0.7 | 1 | 0.8 | 1.8 | EV123-01110006* |
| 1.5 | 2.5 | 0.4 | 1.8 | 1.5 | 2.5 | EV116-01000001* | ||||
| 2.5 | 4 | 0.8 | 2.6 | 2.5 | 3.5 | EV123-01110008* | ||||
| 4 | 5.6 | 2.4 | 4.2 | 4 | 5 | EV123-01110009* | ||||
| 5.6 | 7.1 | 4 | 5.8 | 5.6 | 6.6 | EV123-01110010* | ||||
| 0.8 | 1.5 | 0.4 | 1 | 2.5 | 3.5 | EV123-01110011 | ||||
| 4 | 5 | EV123-01110012 | ||||||||
| 5.6 | 6.6 | EV123-01110013 | ||||||||
| 1.5 | 2.5 | 0.4 | 1.8 | 3.2 | 4.2 | EV123-01110014 | ||||
| 4.7 | 5.7 | EV123-01110015 | ||||||||
| 6.3 | 7.3 | EV123-01110016 | ||||||||
| 浮动式 | 11.4 | 8.6 | ~ | 0.8 | 2 | 2 | 2.6 | 1.9 | 2.9 | EV123-01110017 |
| 3.4 | 4.4 | EV123-01110018 | ||||||||
| 5 | 6 | EV123-01110019 | ||||||||
| 0.8 | 1.6 | 2.8 | 3.4 | 1.9 | 2.9 | EV123-01110020 | ||||
| 3.4 | 4.4 | EV123-01110021 | ||||||||
| 5 | 6 | EV123-01110022 | ||||||||
| 1.6 | 2.4 | 3.6 | 4.2 | 3.4 | 4.4 | EV123-01110023 | ||||
| 5 | 6 | EV123-01110024 | ||||||||
带*的零件号在最小面板厚度上是完全缩进
