义文机电超大承重用不锈钢调整脚 EV175-1212参数信息

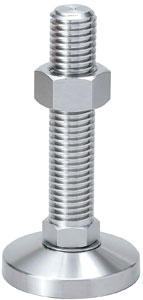

SDY-TRSB-超大承重用不锈钢调整脚--实物图3

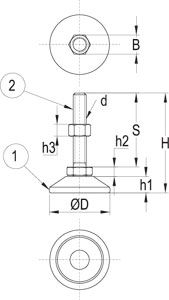

SDY-TRSB-超大承重用不锈钢调整脚--螺纹描述图ok                     SDY-TRSB-超大承重用不锈钢调整脚--线描图ok


特点采用了防卡处理

螺杆部采用梯形螺纹

内部轴承，调平操作方便、顺畅
注意务必与另售的底座EV175-1214组合使用

材料及表面处理

编号零件名材料表面处理
1本体不锈钢SUS304电解抛光
2螺杆

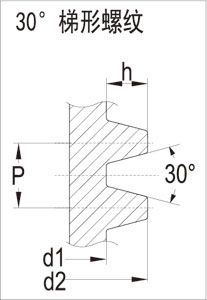

螺纹描述

30°梯形螺纹 P   d1   d2   h
 Tr42  634.341.83.75
 Tr52  743.151.84.35
 Tr60  849.959.84.95

d1-最小直径；d2 -最大直径；h-螺纹高度


零件号dDHh1h2h3SB承重[N]重量[kg]
EV175-12120001Tr42127253.533.5203220060637004.82
EV175-12120002353.53005.72
EV175-12120003Tr52137260.538.5224220080882007.68
EV175-12120004360.53009.08
EV175-12120005Tr60147266.542.524482009010780010.34
EV175-12120006366.530012.14
