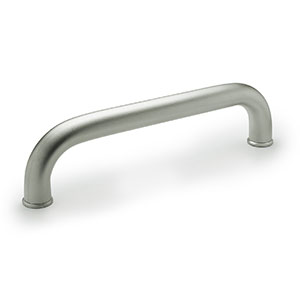

义文机电箱柜手柄 EV153-0323参数信息

GN-426

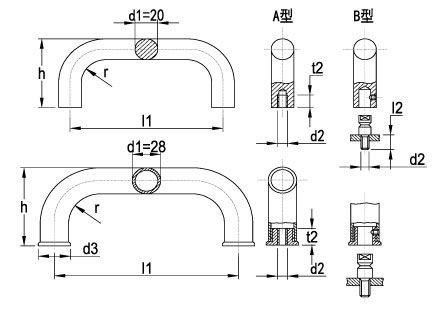

未标题-1

材料及表面处理	AISI 304不锈钢管（厚度2mm），喷砂亚光饰面
装配	A型：从背面安装 (螺纹盲孔)
	B型：从操作者一侧安装

零件号	规格	d₁	l_{1 ±0.5}	l_{1 ±0.3}	d₂	d₃	h	l₂	r ˜	t₁	t₂	重量[g]
EV153-03230001	A型	20	200	-	M8	-	68	20	22	15	-	690
EV153-03230002			250									730
EV153-03230003			300									960
EV153-03230004			350									1080
EV153-03230005		28	250	-	M10	32	90	20	32	-	17	550
EV153-03230006			300									625
EV153-03230007			350									690
EV153-03230008			400									730
EV153-03230009	B型	20	-	200	M8	-	68	20	22	15	-	706
EV153-03230010				250								829
EV153-03230011				300								957
EV153-03230012				350								1086
EV153-03230013		28	-	300	M10	32	90	20	32	-	17	625
EV153-03230014				300								690
EV153-03230015				350								740
EV153-03230016				400								820
