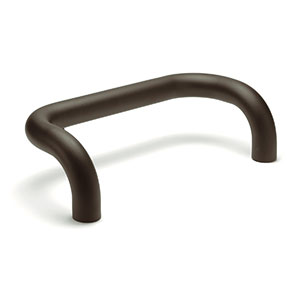

义文机电双弯曲机柜手柄 EV153-0322参数信息

300

未标题-1

材料及表面处理	铝本色,或亚光环氧树脂涂层表面处理
装配	铝棒内攻螺纹盲孔，Ø20mm
	铝管内装铝制带螺纹孔的毂，Ø28mm

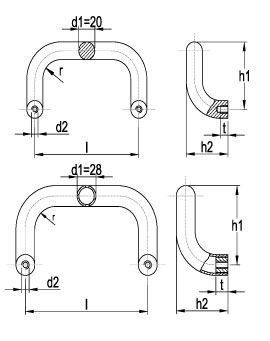

零件号	颜色	d₁	l ±0.25	h₁	h₂	r	d₂	t_min.	重量[g]
EV153-03220001	黑色	20	200	105	68	22	M8	15	380
EV153-03220002	黑色		300						475
EV153-03220003	银色		200						380
EV153-03220004	银色		300						475
EV153-03220005	铝本色		200						380
EV153-03220006	铝本色		300						475
EV153-03220007	黑色	28	250	120	72	32	M10	15	430
EV153-03220008			350						505
EV153-03220009			500						628
EV153-03220010	银色		250						430
EV153-03220011			350						505
EV153-03220012			500						628
EV153-03220013	铝本色		250						430
EV153-03220014			350						505
EV153-03220015			500						628
