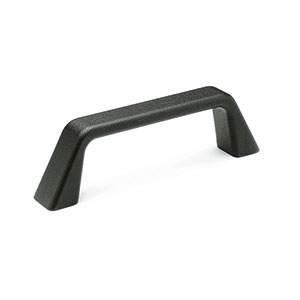

义文机电U型拉手 EV153-0319参数信息

300

未标题-1

材料及表面处理

压铸铝，本色或亚光环氧树脂涂层表面处理

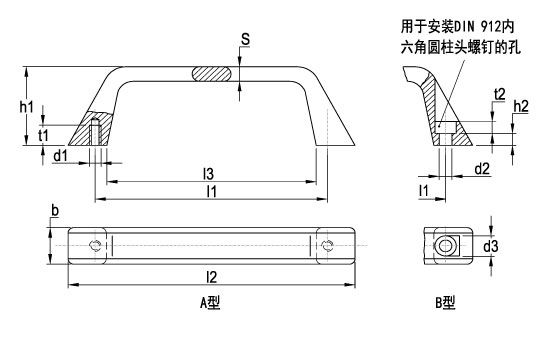

装配

A型：螺纹盲孔

B型：通孔

零件号	规格	颜色	l_{1 ±0.25}	b	d₃	h₁	l₂	l₃	s	d₁	d₂	h₂	t_{1 min.}	t₂	重量[g]
EV153-03190001	A型	铝本色	120	22.5	11	42.5	147	108	8	M6	-	-	10	-	90
EV153-03190002		黑色
EV153-03190003		银色
EV153-03190004		铝本色	180	27	13.5	47.5	214	165	10	M8	-	-	12	-	185
EV153-03190005		黑色
EV153-03190006		银色
EV153-03190007	B型	铝本色	120	22.5	11	42.5	147	108	8	-	6.4	6.5	-	6.5	80
EV153-03190008		黑色
EV153-03190009		银色
EV153-03190010		铝本色	180	27	13.5	47.5	214	165	10	-	8.4	7.5	-	8.5	170
EV153-03190011		黑色
EV153-03190012		银色
