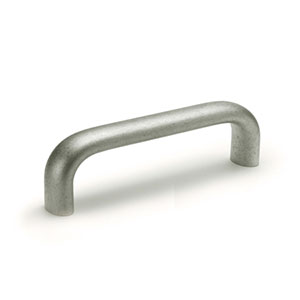

义文机电手柄 EV153-0318参数信息

300

未标题-1

特点

坚固耐用，符合人体工程学

材料及表面处理

AISI304不锈钢，椭圆截面棒材，喷砂亚光饰面

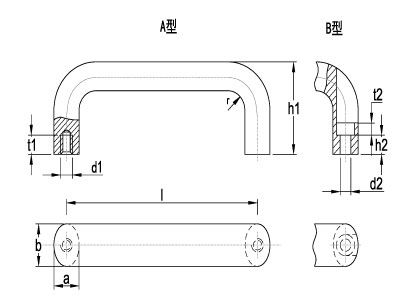

装配

A型：螺纹盲孔、

B型：通孔

零件号	规格	b	l ±0.25	h₁	a	d₂	h₂	r	t₂	d₁	t_{1 min.}	重量[g]
EV153-03180001	A型	20	112	49	13	-	-	13	-	M 6	10	293
EV153-03180002			128	51								330
EV153-03180003			160	51								366
EV153-03180004			200	51								440
EV153-03180005			250	51								517
EV153-03180006			300	51								597
EV153-03180007			350	51								660
EV153-03180008			400	51								737
EV153-03180009	B型	20	112	49	13	5.4	13.5	13	5.5	M 6	10	270
EV153-03180010			128	51								330
EV153-03180011			160	51								360
