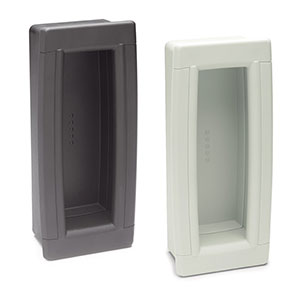

义文机电双向作用的平头拉式手柄 (用螺钉安装) EV153-0224参数信息

300

未标题-1

材质及表面处理

零件名

材料

表面处理

拉手

玻纤加固PA

灰黑色,亚光饰面



装配

用4个镀锌钢质Ø 3.5x20自攻螺钉安装,已提供。螺钉最大扭矩为1.2牛顿米

安装说明

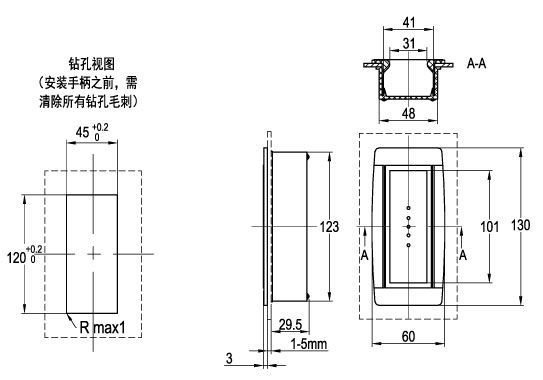

1. 根据表中所列的参数,在手柄底座上钻孔


2. 安装手柄之前,清除所有钻孔毛刺


3. 将手柄前部安装到板的外壳中


4. 将手柄的后部安装到背面板,并按住不放,直到完全同手柄前部配合


5. 用自攻螺钉安装固定柄身的前后两个部分


零件号BLh1h2b1b2l1l2l3重量[g]
EV153-022400011306029.5310112331484195


下载此页参数
