义文机电铰链 EV191-0302参数信息

GN238-铰链-实物图a
GN238-铰链-实物图b

ok

特点                         最大旋转角度180°

可调型铰链,方便安装

钢质可调衬套

防污塑料罩



材料与表面处理


叶片

旋转销

可调衬套

模铸锌合金
  黑色亚光涂层

不锈钢
  AISI303

硬化
  处理钢质

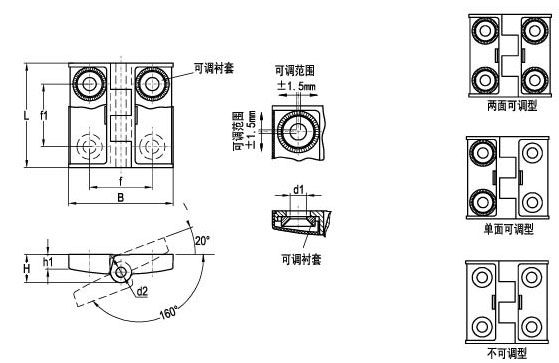

零件号规格LBff1Hh1dd1重量(g)径向载荷(N)轴向载荷(N)
EV191-03020001两面可调型42422525116.545.35221001500
EV191-030200025050303013.5756.39115001000
EV191-030200036060363617966.317113501250
EV191-03020004不可调型42422525116.545.35122001500
EV191-030200055050303013.5756.39017001500
EV191-030200066060363617966.317019001800
EV191-03020007单面可调型42422525116.545.34932002500
EV191-030200085050303013.5756.38820002000
EV191-030200096060363617966.316826003700
