义文机电不锈钢三节滑轨 EV235-1221参数信息

300实物图

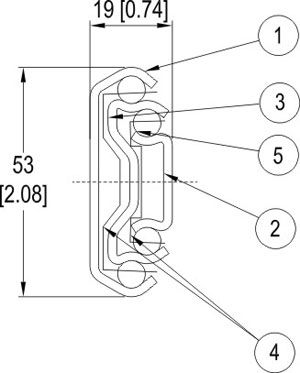

线描图

长度范围

300～800[11.81～31.49]

行程

超行程

额定载荷

64～116 kg


*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷

特点

不锈钢制，耐腐蚀性优异


可将抽屉充分抽出，实现有效利用

材料及表面处理

编号

零件名

材料

1

外轨

不锈钢304

2

中轨

3

内轨

4

滚珠座

5

滚珠

不锈钢420


零件号滑轨长度滑动距离承重（kg/付）
EV235-12210001300 [11.81]334 [13.14]116
EV235-12210002350 [13.77]384 [15.11]111
EV235-12210003400 [15.74]433 [17.44]99
EV235-12210004450 [17.71]482 [18.97]96
EV235-12210005500 [19.68]532 [20.94]92
EV235-12210006550 [21.65]580 [22.83]86
EV235-12210007600 [23.62]630 [24.80]81
EV235-12210008650 [25.59]677 [26.65]76
EV235-12210009700 [27.55]728 [28.66]71
EV235-12210010750 [29.52]777 [30.59]68
EV235-12210011800 [31.49]826 [32.51]64


下载此页参数
