> 工业用中载型滑轨 EV235-0512

义文机电工业用中载型滑轨 EV235-0512参数信息

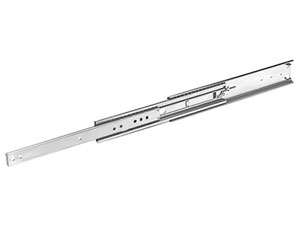

300实物图

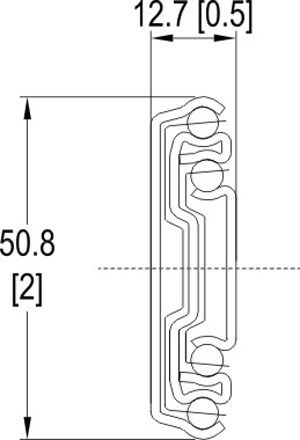

线描图

长度范围	305～762 [12～30]
行程	超行程
额定载荷	51～68 kg
	*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷
拆分方式	簧片式拆分
特点	拉出锁定
	侧架式安装（特殊支架能够实现滑轨部分安装在垂直支架）

材料及表面处理

零件名	材料	表面处理
滑轨	钢	光亮镀锌
滚珠	钢	-

*另有多种表面处理样式可选，详情请联系我司营业人员

零件号	规格	滑轨长度	滑动距离	承重（kg/付）
EV235-05120001	拉出锁定型	305 [12]	330 [13]	68
EV235-05120002		356 [14]	381 [15]	67
EV235-05120003		406 [16]	432 [17]	67
EV235-05120004		457 [18]	483 [19]	66
EV235-05120005		508 [20]	533 [21]	66
EV235-05120006		559 [22]	584 [23]	64
EV235-05120007		610 [24]	635 [25]	61
EV235-05120008		660 [26]	686 [27]	58
EV235-05120009		711 [28]	737 [29]	54
EV235-05120010		762 [30]	787 [31]	51
EV235-05120011	拉出止动型	305 [12]	330 [13]	68
EV235-05120012		356 [14]	381 [15]	67
EV235-05120013		406 [16]	432 [17]	67
EV235-05120014		457 [18]	483 [19]	66
EV235-05120015		508 [20]	533 [21]	66
EV235-05120016		559 [22]	584 [23]	64
EV235-05120017		610 [24]	635 [25]	61
EV235-05120018		660 [26]	686 [27]	58
EV235-05120019		711 [28]	737 [29]	54
EV235-05120020		762 [30]	787 [31]	51
