义文机电电子机柜滑轨 EV235-0506参数信息

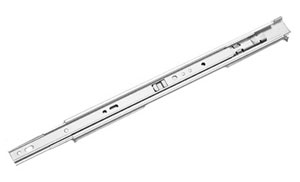

300实物图

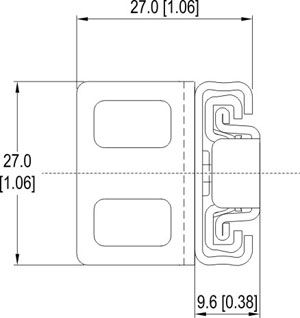

线描图

长度范围

254～762 [10～30]

行程

超行程

额定载荷

27～45 kg


*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷

拆分方式

簧片式拆分

特点

拉出锁定


所附后安装支架允许调节50.8 [2]

材料及表面处理

部件名

材料

表面处理

滑轨

钢

光亮镀锌

滚珠

钢

-

*另有多种表面处理样式可选，详情请联系我司营业人员

零件号滑轨长度滑动距离承重（kg/付）
EV235-05060001254 [10]305 [12]45
EV235-05060002305 [12]356 [14] 45
EV235-05060003356 [14] 406 [16]43
EV235-05060004406 [16]457 [18]40
EV235-05060005457 [18]508 [20]36
EV235-05060006508 [20]559 [22]36
EV235-05060007559 [22]610 [24]34
EV235-05060008610 [24]660 [26]31
EV235-05060009660 [26]711 [28]29
EV235-05060010711 [28]762 [30]27
EV235-05060011762 [30]813 [32]27
