义文机电工业用轻载型滑轨 EV235-0505参数信息

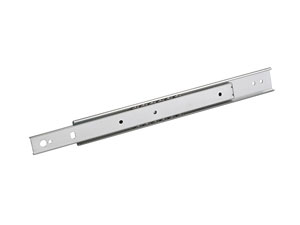

300实物图

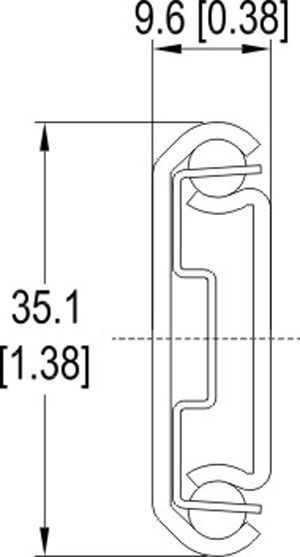

线描图

长度范围

305～711 [12～28]

行程

3/4行程

额定载荷

25～49 kg


*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷

拆分方式

不可拆分

特点

闭合位置制动，带防回弹制动器

材料及表面处理

部件名

材料

表面处理

滑轨

钢

光亮镀锌

滚珠

钢

-

*另有多种表面处理样式可选，详情请联系我司营业人员

零件号滑轨长度滑动距离承重（kg/付）
EV235-05050001305 [12]229 [9]49
EV235-05050002356 [14]279 [11]47
EV235-05050003406 [16]305 [12]43
EV235-05050004457 [18]330 [13]41
EV235-05050005508 [20]381 [15]37
EV235-05050006559 [22]406 [16]34
EV235-05050007610 [24]432 [17]30
EV235-05050008660 [26]483 [19]27
EV235-05050009711 [28]508 [20]25


下载此页参数
