义文机电静吸式滑轨 EV235-0503-G参数信息

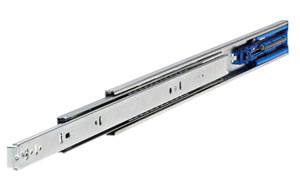

300实物图

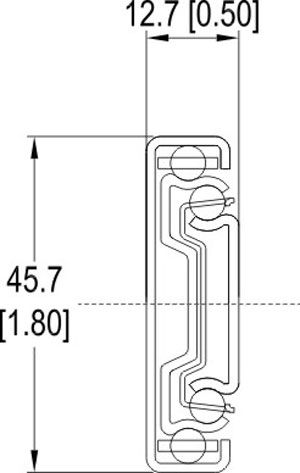

线描图

长度范围

350～700[13.78～27.56]

行程

全行程

额定载荷

27～45 kg


*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷

拆分方式

拨杆式拆分

特点

带静吸装置，可在离终端距离约1.75”时激发，自动吸合


部分保护装置可以避免尘土等杂质进入机构或干扰操作


平衡拉力可以避免抽屉拉出时脱手或意外重新闭合


凸轮调节器可实现高精度的垂直调整

材料及表面处理

部件名

材料

表面处理

滑轨

钢

光亮镀锌

滚珠

不锈钢

-

*另有多种表面处理样式可选，详情请联系我司营业人员。


零件号滑轨长度滑动距离承重（kg/付）
EV235-05030070350 [13.78]355 [14.00]34
EV235-05030071400 [15.75]406 [16.00]45
EV235-05030072450 [17.72]457 [18.00]45
EV235-05030073500 [19.96]508 [20.00]45
EV235-05030074550 [21.65]559 [22.00]45
EV235-05030075600 [23.62]610 [24.00]39
EV235-05030076650 [25.59]660 [26.00]32
EV235-05030077700 [27.56]711 [28.00]27


下载此页参数
