义文机电定位恒定扭矩铰链 EV191-0111参数信息

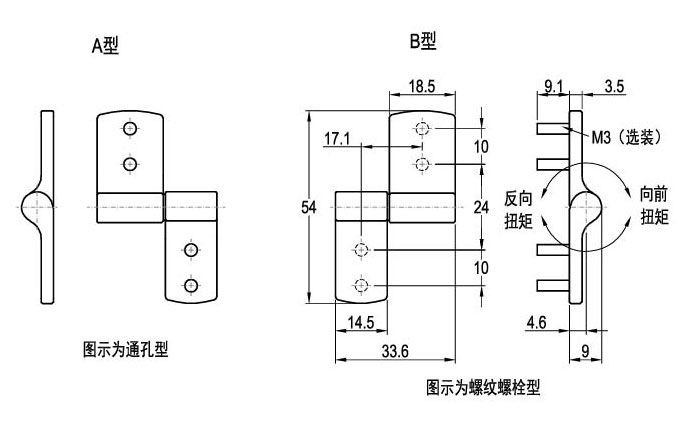

ST-8A铰链-定位·恒定扭矩-01实物图

38x

特点                                              保持在各个位置

                      无需调整

                      使用寿命长



性能详述                                        转动性能：在±20%的静扭矩规格下可转动20,000次



安装说明                                       使用M3螺母（不提供）进行螺纹螺栓安装

                     使用M3螺钉（不提供）进行通孔安装

                     为确保正常运行，组件必须至少包括A型和B型铰链各一个



材料与表面处理                             锌合金，黑漆涂层


对称扭矩型

零件号静扭矩（向前和反向）
    N·m
M3螺纹螺栓通孔
A型B型A型B型
EV191-01110001EV191-01110004EV191-01110007EV191-011100100.45
EV191-01110002EV191-01110005EV191-01110008EV191-011100110.68
EV191-01110003EV191-01110006EV191-01110009EV191-011100120.9

不对称扭矩型

零件号向前扭矩
    N·m		反向扭矩
    N·m
M3螺纹螺栓通孔
A型B型A型B型
EV191-01110013EV191-01110021EV191-01110029EV191-011100370.450.27
EV191-01110014EV191-01110022EV191-01110030EV191-011100380.680.41
EV191-01110015EV191-01110023EV191-01110031EV191-011100390.900.54
EV191-01110016EV191-01110024EV191-01110032EV191-011100401.130.68
EV191-01110017EV191-01110025EV191-01110033EV191-011100410.270.45
EV191-01110018EV191-01110026EV191-01110034EV191-011100420.410.68
EV191-01110019EV191-01110027EV191-01110035EV191-011100430.540.90
EV191-01110020EV191-01110028EV191-01110036EV191-011100440.681.13


下载此页参数
