义文机电低剖面滑轨 EV235-0502参数信息

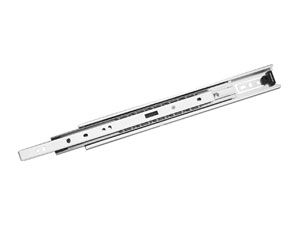

300实物图

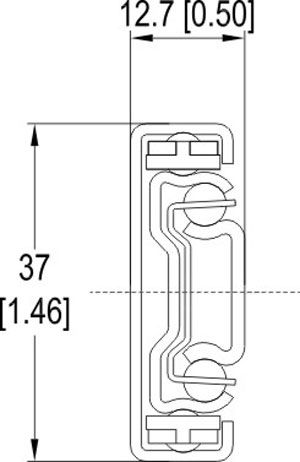

线描图

长度范围

300～700 [11.81～27.56]

行程

全行程

额定载荷

27～45 kg


*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷

拆分方式

簧片式拆分

特点

适用于浅抽屉


闭合位置制动，带防回弹制动器


静音滑动


不分左右

材料及表面处理

部件名

材料

表面处理

滑轨

钢

光亮镀锌

滚珠

钢

-

*另有多种表面处理样式可选，详情请联系我司营业人员。

零件号滑轨长度滑动距离承重（kg/付）
EV235-05020001300 [11.81]292 [11.50]27
EV235-05020002350 [13.78]355 [14.00]34
EV235-05020003400 [15.75]406 [16.00]45
EV235-05020004450 [17.72]457 [18.00]45
EV235-05020005500 [19.69]508 [20.00]45
EV235-05020006550 [21.65]559 [22.00]45
EV235-05020007600 [23.62]610 [24.00]39
EV235-05020008650 [25.59]660 [26.00]32
EV235-05020009700 [27.56]711 [28.00]27


下载此页参数
