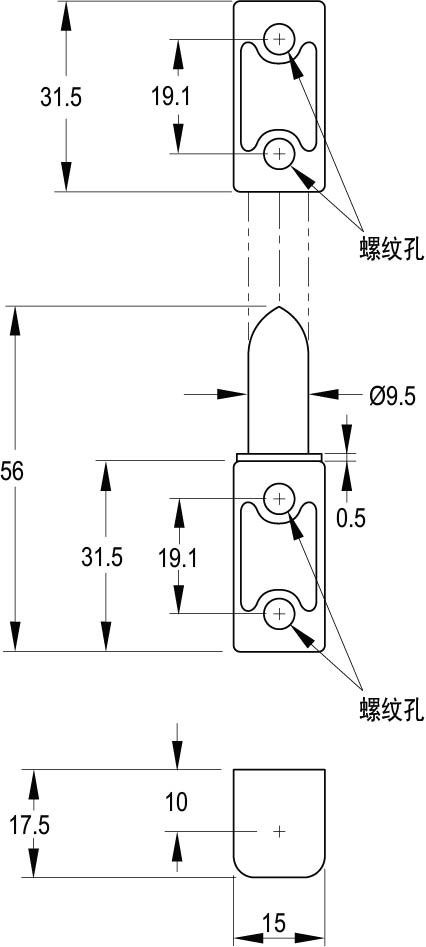

义文机电提分式同轴锌合金铰链 EV191-0103参数信息

96铰链-提分式·同轴·锌-01

23x

特点                                                         可快速轻松地拆卸门

                                可选不可拆卸的安装方式



安装说明                                                  不提供螺钉

                                螺钉最大拧紧力矩：8.5 N·m

                                使用以下公式计算

                                螺钉长度：门板厚度+5

                                同轴固定准备：要允许180°旋转，R 或S 必须小于25.4


材料与表面处理                                       锌合金，黑色粉末喷涂



零件号螺纹孔径向载荷轴向载荷
最大静载荷平均极限载荷最大静载荷平均极限载荷
EV191-01030001英制 10-321300N3300N2200N9300N
EV191-01030002公制 M5×0.81300N3300N2200N9300N


下载此页参数
