五金零部件接触腐蚀解决方案应用案例
摘要：义文对于零部件腐蚀问题有着独到的见解和完善的解决流程，通过产品分析和实际应用场景验证相结合，对系统设备与各项细节的深入研究，为客户提供优质可靠的解决方案。
义文对于零部件腐蚀问题有着独到的见解和完善的解决流程，通过产品分析和实际应用场景验证相结合，对系统设备与各项细节的深入研究，为客户提供优质可靠的解决方案。
五金零部件接触腐蚀解决方案应用案例分享:
背景:

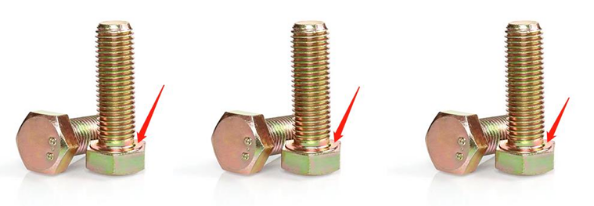

某风电设备供应商，购入一批螺栓，安装一周后，发现螺栓有生锈的现象。在将所有螺栓拆卸下来后，发现所有的螺栓的头部下方相同的位置均有生锈现象，如下图。
案例分析:
1. 是否产品本身的防腐有问题?
义文对相关产品进行了质量检测实验。盐雾试验的结果表明，产品生锈时间大于规定时间，符合质量标准。而使用方也进行了相关的防腐验证，结论依旧为合格。
综上所述，产品本身没有任何质量问题。
2. 生锈位置的分析经客户反映，所有螺栓的生锈都是在同一个位置。假设电镀过程出问题，那么根据电镀的“尖峰效应”，即尖锐的边角处电镀层是最厚的现象，产品应该从电镀层最薄弱的不靠近边角处的面先开始生锈。而该案例中所产生的腐蚀全部是由头部的下方边角处开始的，不符合“尖峰效应”。也就是说，这种腐蚀不是由电镀工艺造成的。
现场验证:
在排除了产品本身的质量问题后，义文产品专家团队进行实地考察，通过实际观看产品安装过程和使用环境，分析可能导致问题的原因。
经过现场验证，义文的技术人员发现客户的产品为不锈钢基体，而选用的螺栓材料为碳钢镀锌。义文产品专家团队迅速查明了问题产生的源头——造成螺栓在同一位置生锈的罪魁祸首是异种金属之间的接触腐蚀，也就是电化学腐蚀。

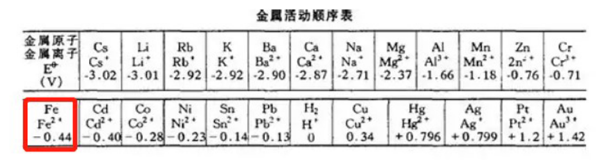

电化学腐蚀是由于两种金属的电位差不一样，形成了类似于原电池的化学反应。由于它们构成了自发电池，较活泼及作为阳极的金属会受到腐蚀。根据相关数据可以发现，碳钢的电位是-0.44V，而不锈钢一般为-0.18V(钝化后可达到0.6V)。不锈钢的电位比碳钢更高，所以碳钢就会作为阳极被腐蚀掉。
结论及解决方案:
经过分析和现场验证，义文产品专家团队得出结论：由于客户产品所选基体和紧固件材料不同，在两种材料接触的过程中，碳钢和不锈钢产生了电化学腐蚀(电偶腐蚀)，导致了同一部位的生锈现象。
为解决该问题，义文为客户推荐了同种规格的不锈钢螺栓代替碳钢螺栓。客户后续使用过程中，再也没有出现过此问题。
经验总结:
在得到客户关于产品应用问题的反馈后，义文产品专家团队通过质量检测实验和实地探查对问题进行深入分析，得出的结论具有理论依据，更有说服力。在解决问题的过程中，技术人员与客户充分沟通，获得了客户的认可，与客户建立了友好信任的关系，也增长了技术团队的阅历和经验。
义文重视客户的每一次反馈和建议，技术人员通过务实的分析和实践，为客户提供可靠的解决方案。义文坚持客户至上的基本方针，重视与客户的每一次沟通，化挑战为机遇，不断自我提升，扩展自身视野，为客户提供更好的服务。
