> 不锈钢三节滑轨 EV235-1207

义文机电不锈钢三节滑轨 EV235-1207参数信息

实物图300

长度范围

350～700 [13.78～27.56]

行程

全行程

额定载荷

32～50 kg


*表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷。

特点

全不锈钢制，耐腐蚀性优异


可脱卸


不含六价铬

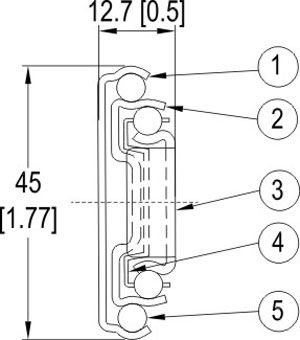

材料及表面处理

编号

零件名

材料

1

外轨

不锈钢304

2

中轨

3

内轨

4

滚珠座

5

滚珠

零件号滑轨长度滑动距离承重（kg/付）
EV235-12070001350 [13.78]356 [14]50
EV235-12070002400 [15.75]406 [16]48
EV235-12070003450 [17.72]457 [18]45
EV235-12070004500 [19.69]508 [20]43
EV235-12070005550 [21.65]559 [22]41
EV235-12070006600 [23.62]610 [24]39
EV235-12070007650 [25.59]660 [26]36
EV235-12070008700 [27.56]711 [28]32
