义文机电树脂定位铰链 EV191-1221参数信息

HG-YJ50型-树脂定位铰链-实物

44

特点





可每隔90°，在4个位置固定。



树脂制，重量轻。



附带隐藏螺钉的帽盖（也可单独提供帽盖）。


可区分树脂零件与金属零件。








用途

 医疗设备、测量设备、食品机械等的聚丙烯门及小型金属板门。






注意






适用最大门尺寸：500x400 mm（聚丙烯门)


门重为使用2个合页时的参考值，实际使用以实物为准

初始设定释放扭矩约49N·cm(约5kgf·cm)/1个


初始设定释放扭矩存在差异，并非保证值。

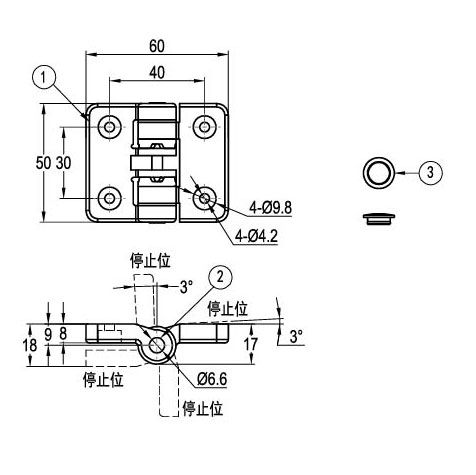

材料及表面处理



No.

零件名

材料

表面处理/颜色

1

本体

聚缩醛

皮纹处理(象牙色)/(黑色)

2

轴

不锈钢(SUS303)

-

3

帽盖

聚丙烯

(象牙色)/(黑色)


零件号颜色门重（kg）重量（g）
EV191-12210001象牙色1.230
EV191-12210002黑色
