义文机电表面安装合页 EV191-1219参数信息

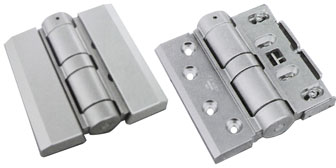

HG-FH128-表面安装合页-实物

6x

特点

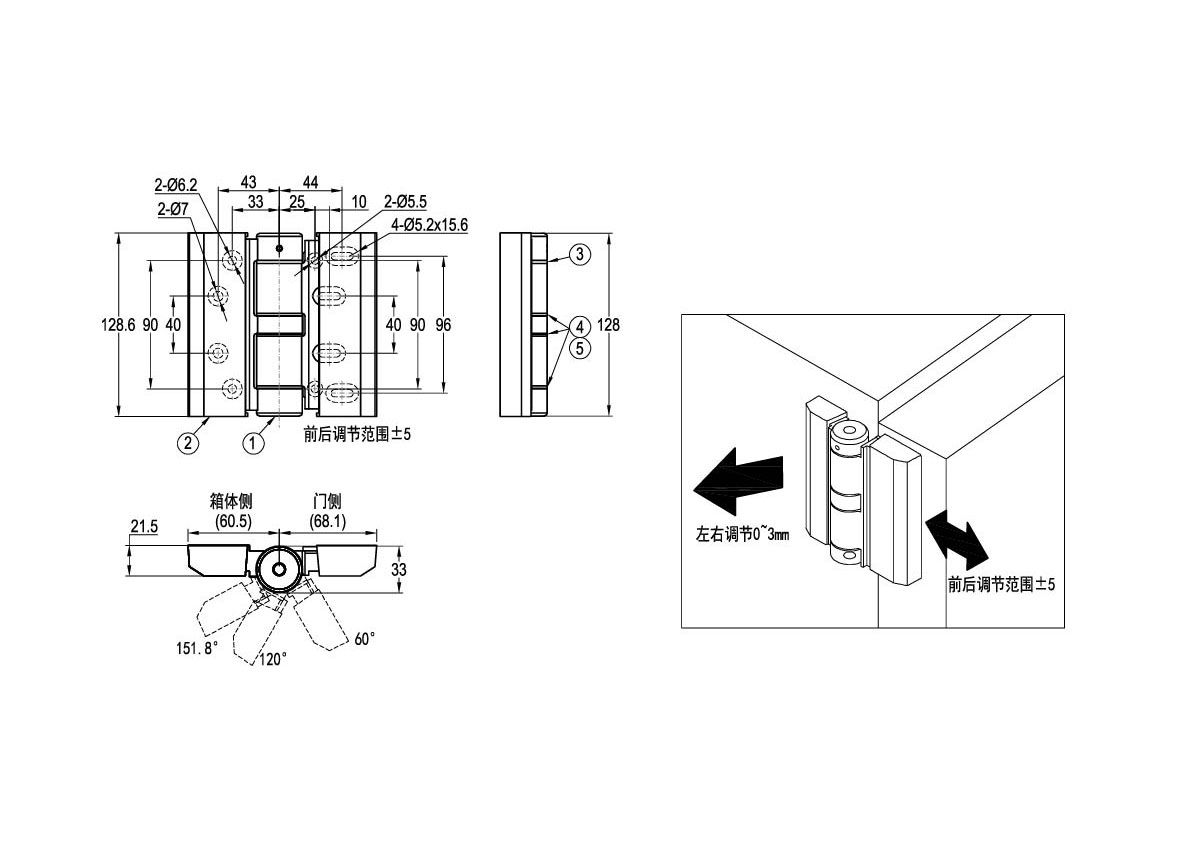

 附带开启角度60°、120°临时定位的点停机构


安装后仍可进行前后、左右调节


附带隐藏安装螺钉的盖罩



旋转部装有氟素树脂垫圈，确保平滑旋转







注意

 门重为使用2个合页时的参考值，实际使用以实物为准。


适用门宽：600~900 mm




适用门高：900~1200 mm








用途

 环境试验设备、理化设备等








配件


内六角螺栓M6x25（不锈钢）



内六角螺栓M5x25（不锈钢）



内六角沉头螺栓M5x14（不锈钢）


椭圆形平垫圈M5用（不锈钢）



垫圈 标称尺寸6（不锈钢）








材料、颜色及表面处理



No.

零件名

材质

表面处理

1

本体

锌合金

镀镍

2

面罩

AES树脂

银色金属漆

3

垫圈

氟乙烯树脂

-

4

垫圈

POM

-

5

垫圈

石墨尼龙

-


零件号门重（kg）重量LAMP零件号
EV191-12190001401500gHG-FH128
