义文机电不锈钢二节滑轨 EV235-1202参数信息

不锈钢二节滑轨-实物图300

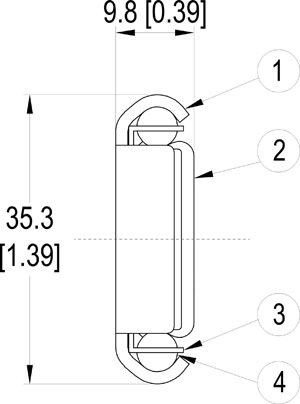

不锈钢二节滑轨-线图300

长度范围                 304.8～711.2 [12～28]

行程                       3/4行程

额定载荷                 25～49 kg

                              *表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷。

拆分方式                 按压锁扣可拆分

特点                        全开时锁定操作按钮解除锁定

                               不分左右

材料及表面处理

编号

零件名

材料

1

外轨

不锈钢304BA

2

内轨

3

滚珠座

4

滚珠

不锈钢304


零件号滑轨长度滑动距离承重（kg/付）
EV235-12020001304.8 [12]228.6 [9]49
EV235-12020002355.6 [14]279.4 [11]47
EV235-12020003406.4 [16]304.8 [12]43
EV235-12020004457.2 [18]330.2 [13]41
EV235-12020005508 [20]381 [15]37
EV235-12020006558.8 [22]406.4 [16]34
EV235-12020007609.6 [24]431.8 [17]30
EV235-12020008660.4 [26]482.6 [19]27
EV235-12020009711.2 [28]508 [20]25


下载此页参数
