义文机电不锈钢二节滑轨 EV235-1201参数信息

不锈钢二节滑轨-实物图168


长度范围              304.8～711.2 [12～28]

行程                   3/4行程

额定载荷              25～49 kg

                                *表中所示承重为抽屉侧滑轨伸出时滑轨中部的静载荷。

拆分方式               内框可通过抽拔与主体分离

特点                    摩擦制动停止

                               不分左右

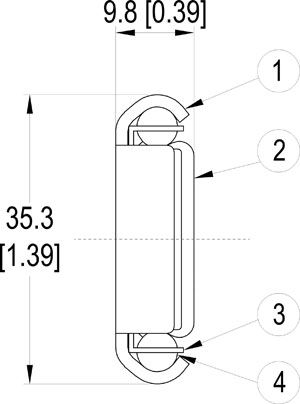

材料及表面处理

编号

零件名

材料

1

外轨

不锈钢304BA

2

内轨

3

滚珠座

4

滚珠

不锈钢304


零件号滑轨长度滑动距离承重（kg/付）
EV235-12010001304.8 [12]228.6 [9]49
EV235-12010002355.6 [14]279.4 [11]47
EV235-12010003406.4 [16]304.8 [12]43
EV235-12010004457.2 [18]330.2 [13]41
EV235-12010005508 [20]381 [15]37
EV235-12010006558.8 [22]406.4 [16]34
EV235-12010007609.6 [24]432.8 [17]30
EV235-12010008660.4 [26]482.6 [19]27
EV235-12010009711.2 [28]508 [20]25


下载此页参数
