LED隔离柱和固定座介绍

LED（发光二极管）是许多照明应用环境的最佳选择。从指示灯到大灯，这些多功能零部件已得到广泛应用。随着LED的出现，LED配件迅速发展，具体包括LED隔离柱固定座、LED灯柱面板固定座技术和LED透明安装座配件。

LED有红色、黄色和蓝色三种颜色可供选择。其他颜色可通过RGB LED组合的方式形成。大多数情况下，白色是由涂有荧光粉的蓝色LED产生，原理类似于荧光灯。蓝色LED通电时“激发”磷涂层产生白光。透过LED手电筒透镜可以看到磷涂层。

这些二极管有两条引线，一条对应阳极（+），另一条对应阴极（-），它们分别连接直流电源。还有一些具有多条引线的圆面LED，实际上是同一封装中的两种不同颜色的LED。

例如，同一灯泡可能包含黄色和红色LED或黄色和蓝色LED。每种颜色都有自己的阳极并共用阴极，因此会有三条引线。还有一种包含所有三种颜色的四引线LED灯。

选择LED隔离柱或项目隔离柱时必须考虑引线的数量。在将LED焊接到PCB（印刷电路板）之前，LED灯固定座会有孔或槽引导引线通过。通孔式LED尺寸各异，但LED隔离柱必须具有适当数量的孔来承接所连接数量的引线。

这有助于保持通孔式LED的极性，从而消除短路。

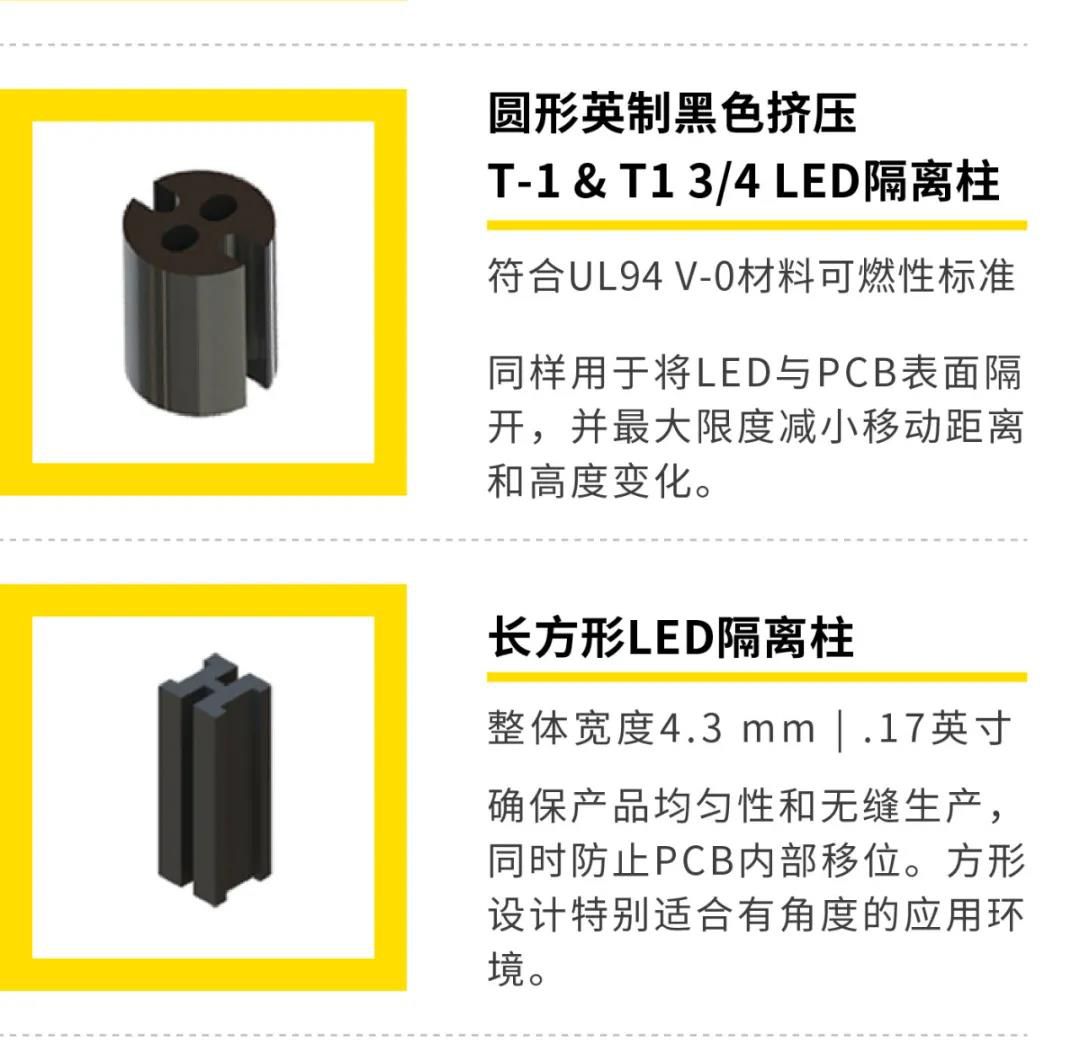

T-1和T-1 3/4圆形LED灯可直接焊接到PCB上，但引线布置使得LED灯可以来回移动，这会导致脆弱的引线遭到破坏。这只是使用LED隔离柱固定座的其中一个原因。隔离柱将LED从板面抬高，并实现更高的稳定性、刚性和高度一致性。

在制造过程中，以及当机柜或设备可以打开以便对PCB或其他内部零部件进行保养、故障排查或维修时，刚性和稳定性变得尤为重要。

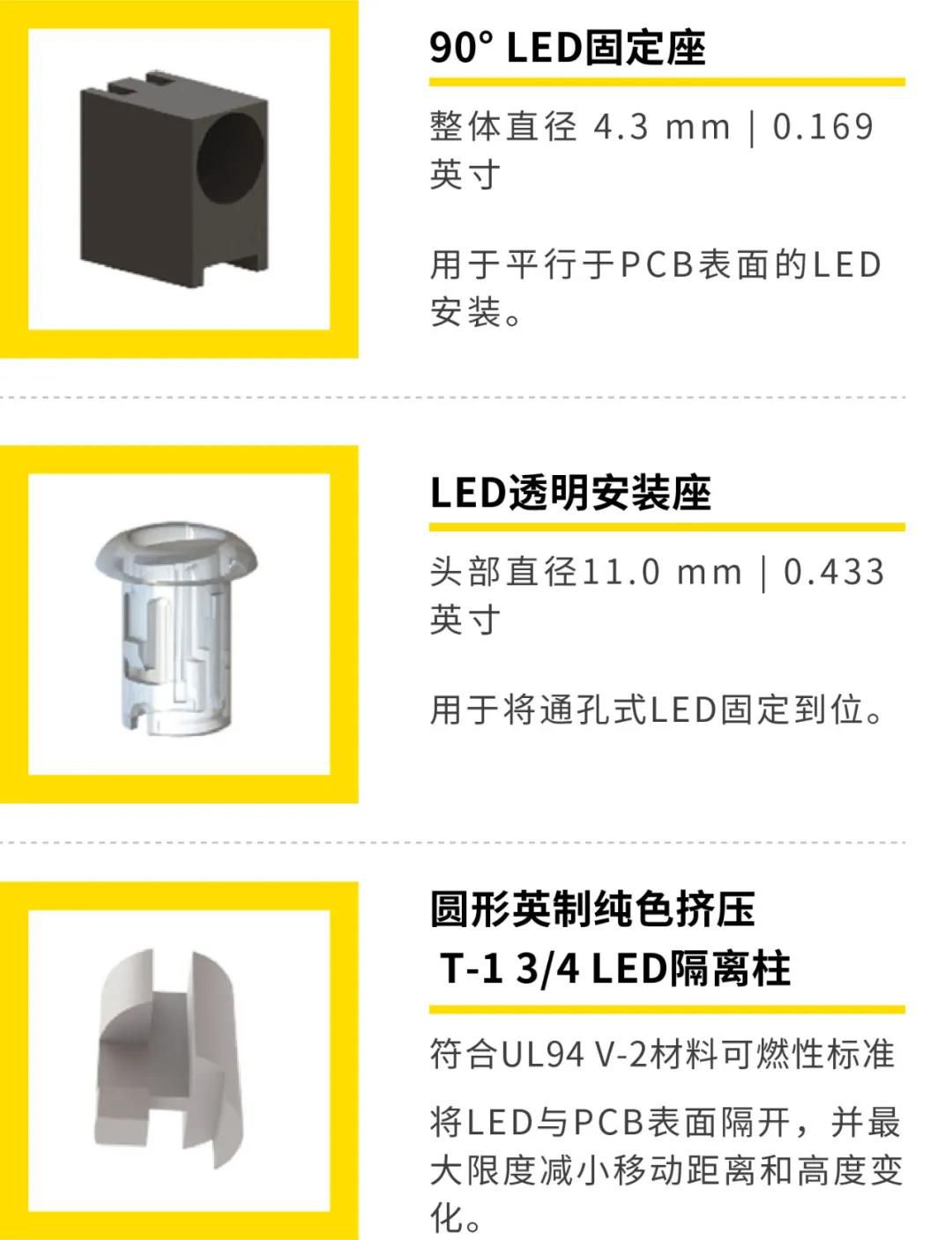

LED灯固定座选项

LED有时不会直接安装在印刷电路板上。事实上，如果在某些应用环境中，PCB无法操作而且长度较大，则必须在LED驱动器和LED灯之间连接柔性引线。

例如，灯具和照明设备的应急照明会采用充电指示LED。这种圆形表面贴装LED灯会从灯具背板或扩散器伸出。然而，灯具内部会安装驱动器和备用电池，它们通常与照明镇流器配合使用。

为此LED必须用透明安装座，才能将照明灯固定到位。透明安装座通常是两件式组件，但灯座中可使用整体式卡入组件。
