复合铰链GN 7237——蕴藏灵动 自如伸展

发布时间：2019-04-24 发布人： 点击次数：3746

类型

L型: 左侧定角件

R型: 右侧定角件

不锈钢-NI：AISI 304

表面亚光滚磨处-MT

摩擦轴承

铜制

自润滑

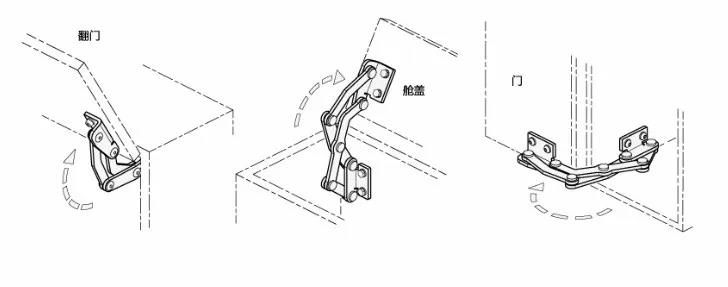

GN 7237不锈钢复合铰链安装在活板、舱盖及门的内侧，已节省空间并确保对蓄意破坏防护。铰链的最大开户角度为180°，提供了理想的可及性，并可避免诸如开启的门阻塞逃生通道等情况。

采用该铰链使得外露壳体免于附加与设计不符或为易于清洁，需要完全避免的附件。

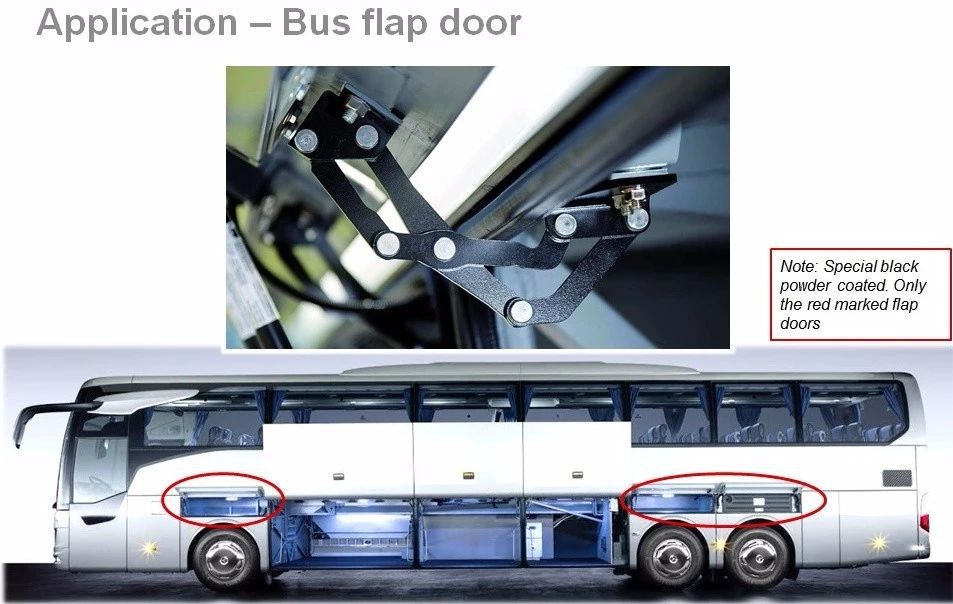

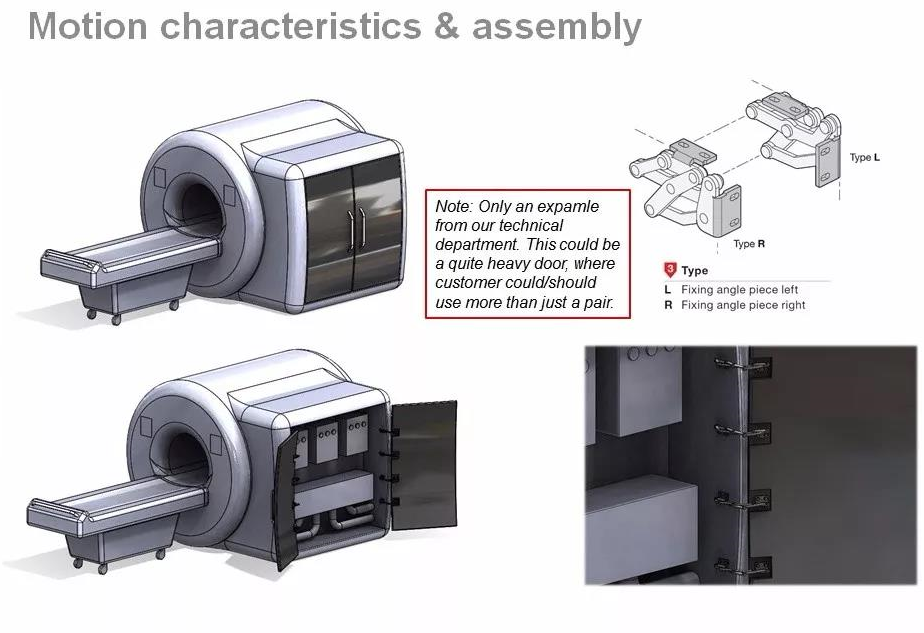

不锈钢复合铰链通常成对使用，意味着每次开启需要一个L型和一个R型，对于更高的载荷，如来自大型舱盖，均可为两者提供额外附加铰链。

• 其它开启角度

• 其它定角件

• 其它材质

• 其它表面处理

• 其它结构壁厚

• 其它升降运动

• 带气动弹簧连接

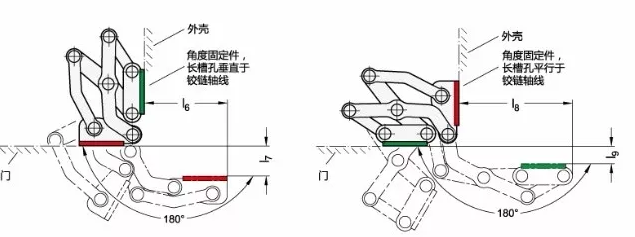

不锈钢复合铰链既可通过槽孔安装在外壳上，也可安装在垂直于或平等于铰链轴线的定角件上。其产生的中间点特征如线描图所示。

不锈钢复合铰链安装时可调节三个平面。例如，允许调节扭矩或对密封条施加所需的压紧力。

可通过定角件内的平等或垂直槽孔调节两个平面，对于第三个平面，定位校正使用不锈钢间隔垫片 。

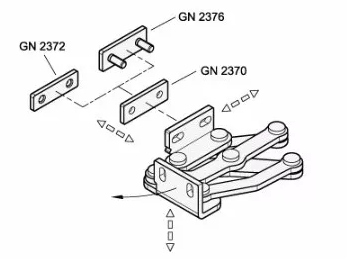

带螺纹孔的不锈钢板以及带螺杆的不锈钢板也可用于固定铰链。后者可通过焊接或从外侧插入，穿过墙壁并固定到位。所有附件的设计使之也可配合定角件使用。
