特点 | 单孔卡入式安装 |
抗腐蚀材料 |
材料与表面处理 | 门锁：ABS，黑色 弹簧：不锈钢 |
性能详述 | 最大工作载荷： 小型：25N 中型：90N 大型：130N |
工作温度范围：-40ºC到60ºC | |
阻燃等级：UL94-HB | |

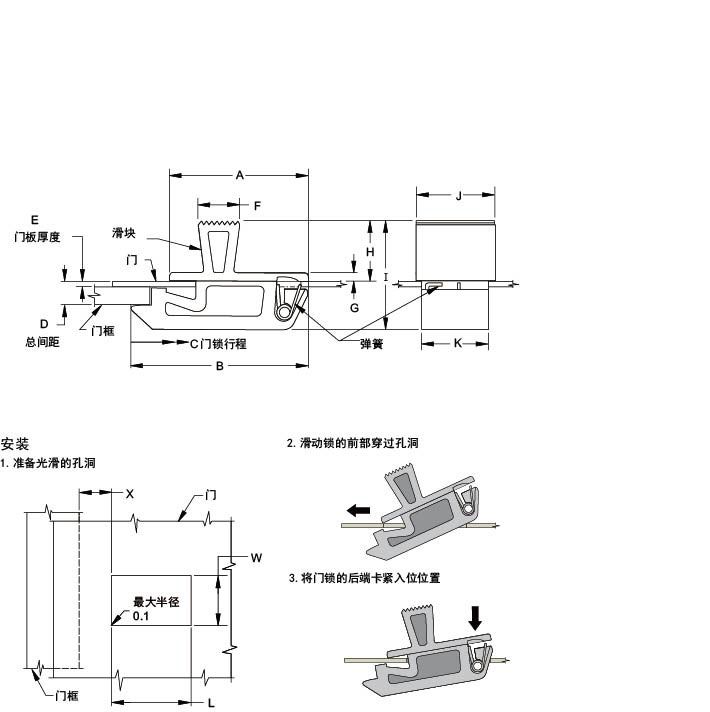

安装说明 | 准备一个光滑的孔 |
门厚必须包括镀层或油漆层厚度 |
注意 | 其他选项可供选择，有关种类、零件号、安装及规格的详细信息，请联系超凡国际 |
| 系列 | 安装 | ||
| L | W | X | |
| 小型 | 8.33±0.05 | 4.57±0.05 | 4.8±0.8 |
| 中型 | 12.7±0.1 | 7.8±0.05 | 6.4±0.8 |
| 大型 | 22.2±0.1 | 14.3±0.1 | 9.5±0.8 |
| 零件号 | 系列 | 门板厚度 | 总间距 | A | B | C | F | G | H | I | J | K |
| EV195-01310001 | 小型 | 0.76±0.08 | 2.54±0.13 | 11.9 | 15 | 3 | 4 | 1 | 5.6 | 11.1 | 6 | 4.4 |
| EV195-01310002 | 中型 | 1±0.1 | 3±0.1 | 18 | 23 | 4 | 6 | 2 | 8.5 | 15.5 | 9.5 | 7.5 |
| EV195-01310003 | 大型 | 1.3±0.1 | 4.8±0.1 | 29 | 36 | 4.3 | 9 | 2 | 13 | 22.5 | 16.5 | 14 |
